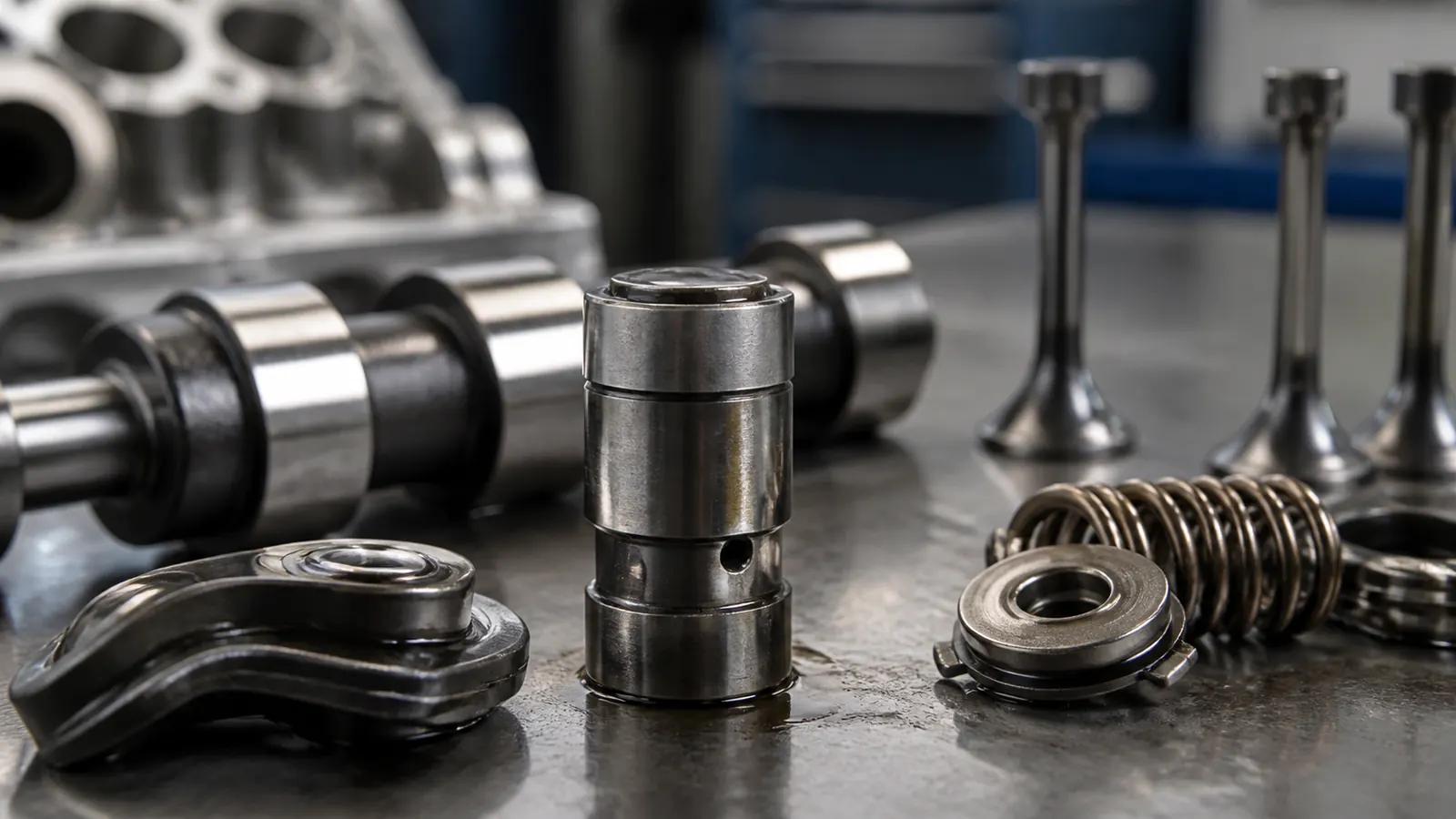

Что такое гидрокомпенсатор: устройство, работа и неисправности

Гидрокомпенсатор — это небольшой элемент привода клапана, который автоматически выбирает тепловой зазор за счёт давления моторного масла. Благодаря ему владельцу обычно не приходится периодически регулировать клапаны шайбами или винтами.

Однако это не универсальный «ремонтник» клапанного механизма. Компенсатор не устраняет износ кулачка, клапана или посадочного места и не создаёт давление масла, если его нет. Чтобы понимать характерный цокот, нужно сначала разобраться, как деталь работает и от чего зависит её наполнение.

Зачем клапанам нужен зазор

Детали двигателя расширяются при нагреве. Если между кулачком распределительного вала и клапаном совсем не оставить расчётного запаса, прогретый клапан может перестать полностью закрываться. Через неплотное седло уходят компрессия и тепло, а тарелка клапана перегревается.

Слишком большой зазор тоже вреден: привод начинает ударять, фазы открытия немного меняются, появляется шум и ускоренный износ контактных поверхностей. В механизме с ручной регулировкой зазор выставляют на холодном двигателе. Гидрокомпенсатор поддерживает его автоматически в допустимом рабочем диапазоне.

Гидрокомпенсатор не убирает необходимый тепловой запас. Он постоянно занимает свободное место в приводе, сохраняя возможность клапану полностью закрыться.

Как устроен гидрокомпенсатор

Конструкция зависит от двигателя, но основа одинакова: корпус, прецизионная плунжерная пара, пружина, обратный клапан и каналы для масла. Зазоры внутри очень малы, поэтому грязь, лаковые отложения и неподходящая вязкость быстро влияют на работу.

Цикл работы

Когда кулачок не давит на привод, пружина раздвигает плунжер и выбирает свободный зазор. Через канал и обратный клапан внутрь поступает масло. При набегании кулачка клапан внутри компенсатора закрывается, запертое масло почти не сжимается, и элемент передаёт усилие на клапан как твёрдая деталь.

После разгрузки небольшая утечка масла компенсируется новой порцией. Этот цикл повторяется при каждом обороте распределительного вала.

Почему масло всё же понемногу выходит

Плунжерная пара не бывает абсолютно герметичной. Контролируемая утечка нужна, чтобы компенсатор мог уменьшить высоту при нагреве деталей. Если утечка слишком велика, он проседает; если плунжер заклинил и не сбрасывает масло, клапан может оказаться слегка приоткрытым.

Где находится компенсатор

Название одной функции объединяет несколько конструкций. В одном моторе это цилиндрический толкатель между кулачком и клапаном, в другом — опора коромысла, в третьем — элемент внутри рычага. Поэтому деталь нельзя подбирать только по диаметру или внешнему сходству.

Основные варианты

• гидротолкатель непосредственно под кулачком;
• гидроопора рычага или коромысла;
• роликовый толкатель с гидравлическим механизмом;
• отдельный гидроэлемент в сложном приводе клапана.

У некоторых двигателей гидрокомпенсаторов нет. Им требуется периодическая проверка и ручная регулировка зазоров. Узнать конструкцию своего мотора можно по руководству, каталогу деталей или коду двигателя.

Чем гидрокомпенсаторы удобны

Главное преимущество — стабильная работа клапанного механизма при изменении температуры и постепенном нормальном износе. Исправная система работает тихо и не требует регламентной ручной регулировки.

Есть и ограничения. Точные пары чувствительны к отложениям, а работа целиком зависит от подачи масла. На высоких оборотах и в спортивных конструкциях могут применяться другие решения, но для обычного дорожного двигателя гидравлическая компенсация удобна и надёжна при нормальном обслуживании.

Почему гидрокомпенсатор стучит

Цокот возникает, когда в приводе на мгновение остаётся лишний зазор и кулачок ударяет по детали. Причина не всегда в самом компенсаторе.

Краткий звук после длительной стоянки допускается не каждым изготовителем и не при любой продолжительности. Если он стал дольше, громче или появился внезапно, это уже изменение, которое стоит проверить.

Замена всех гидрокомпенсаторов наугад не исправит низкое давление масла. Сначала проверяют общую причину, иначе новые детали застучат так же.

Что проверить до разборки двигателя

Диагностику начинают с простого и безопасного. Характер шума записывают на холодном и прогретом двигателе, но не держат мотор на высоких оборотах ради эксперимента.

1. Поставьте автомобиль горизонтально и проверьте уровень масла по инструкции.
2. Уточните вязкость, допуск и пробег масла после замены.
3. Проверьте, правильно ли подобран фильтр и не появился ли шум сразу после ТО.
4. Послушайте, зависит ли частота цокота от оборотов двигателя.
5. Исключите форсунки, клапан продувки и другие нормально щёлкающие узлы.
6. Считайте ошибки и оцените работу двигателя: пропуски, потерю тяги, давление.
7. При устойчивом шуме измерьте давление масла механическим манометром.

Почему одного слуха недостаточно

Форсунки могут равномерно щёлкать и на исправном моторе. Изношенный кулачок, растянутая цепь, привод навесного оборудования и поршневая группа тоже создают звуки, которые отражаются от крышки головки. Стетоскоп помогает локализовать область, но не заменяет измерения.

Если вместе с шумом горит лампа давления масла, движение прекращают. Это уже не вопрос акустического комфорта: работа без смазки способна быстро повредить вкладыши, распределительные валы и турбину.

Можно ли промыть гидрокомпенсаторы

Мягкие моющие свойства свежего масла иногда постепенно освобождают загрязнённый плунжер. Но агрессивная промывка не гарантирует результат: отложения могут оторваться крупными частицами и перекрыть узкий канал.

Безопасная тактика обычно выглядит так:

• подтвердить правильный уровень и давление;
• использовать масло с допуском изготовителя;
• поставить качественный фильтр нужной конструкции;
• при загрязнении сократить один интервал замены без экстремально сильной химии;
• снять и проверить элементы, если устойчивый шум не исчезает.

Разобранный компенсатор нельзя бездумно шлифовать или растачивать. Плунжерная пара подогнана с высокой точностью, и видимая чистота ещё не означает нормальной герметичности.

Как выбирать гидрокомпенсаторы

Подбор ведут по VIN, коду двигателя и каталожному номеру. У внешне одинаковых деталей могут отличаться высота, подача масла, жёсткость пружины и рабочий ход.

Перед покупкой нужно выяснить:

• точную модификацию и код двигателя;
• номер детали и допустимые замены;
• меняется ли комплектом крепёж или другие элементы привода;
• есть ли износ кулачков, рычагов и посадочных мест;
• требуется ли предварительное заполнение по инструкции производителя детали.

Менять один или комплект

Если неисправен один элемент, а остальные проверены и двигатель имеет понятную историю, технически возможна замена одного. При большом пробеге и равномерном износе комплект может быть рациональнее, но решение принимают после дефектовки. Новые компенсаторы не должны маскировать повреждённый распредвал.

После сборки возможен временный шум, пока заполняются каналы. Порядок первого пуска и допустимую продолжительность такого режима берут из ремонтной инструкции конкретного двигателя.

Можно ли ездить со стуком

Краткий привычный цокот после стоянки и постоянный громкий удар — разные случаи. Если давление в норме, двигатель работает ровно, а звук быстро исчезает, машину можно спокойно показать сервису. Если шум усиливается, остаётся после прогрева, сопровождается пропусками, потерей тяги или лампой давления, эксплуатацию прекращают.

Опасность постоянного зазора — ударный износ кулачка и привода клапана. Опасность «распёртого» компенсатора — неполное закрытие клапана, потеря компрессии и перегрев его тарелки.

Частые ошибки

• Сразу менять все детали. Шум может быть вызван общим падением давления.
• Лить более густое масло для тишины. Оно способно ухудшить наполнение на холодном пуске.
• Использовать присадку вместо диагностики. Она не восстановит изношенную пару.
• Считать любой щелчок стуком клапанов. Форсунки и клапаны управления тоже шумят.
• Повышать обороты при горящей лампе масла. Так повреждение только ускоряется.
• Подбирать деталь по внешнему виду. Внутренние параметры могут не совпасть.
• Игнорировать распредвал. Новый компенсатор не исправит повреждённый кулачок.

Частые вопросы

Гидрокомпенсатор и гидротолкатель — одно и то же?

Гидротолкатель — один из вариантов гидрокомпенсатора, который непосредственно передаёт усилие от кулачка. В других двигателях компенсацией занимается гидроопора рычага, поэтому названия не всегда взаимозаменяемы конструктивно.

Почему после замены масла появился цокот?

Проверяют уровень, вязкость, допуск и фильтр. Возможны вспенивание при переливе, задержка заполнения из-за фильтра или совпавшее по времени проявление износа.

Все ли гидрокомпенсаторы должны быть заполнены маслом перед установкой?

Нет единого правила для всех конструкций. Чрезмерно заполненный элемент в некоторых моторах способен приоткрыть клапан. Следуют ремонтной инструкции.

Может ли гидрокомпенсатор влиять на компрессию?

Да. Если он не выбирает зазор, клапан открывается не полностью; если не сбрасывает лишнюю высоту, клапан может не закрыться. В обоих случаях работа цилиндра меняется.

Нужно ли регулировать клапаны с гидрокомпенсаторами?

Обычной периодической регулировки нет. Но при ремонте проверяют геометрию деталей, давление масла и соответствие компонентов конкретному двигателю.

Коротко

Гидрокомпенсатор давлением моторного масла автоматически поддерживает рабочую высоту привода клапана. Он делает мотор тише и избавляет от регулярной ручной регулировки, но зависит от чистоты каналов, вязкости и давления масла. Краткий цокот после стоянки иногда допустим, постоянный шум требует диагностики. До замены проверяют уровень, фильтр, спецификацию масла и фактическое давление. Детали подбирают по коду двигателя, а не по внешнему сходству.
