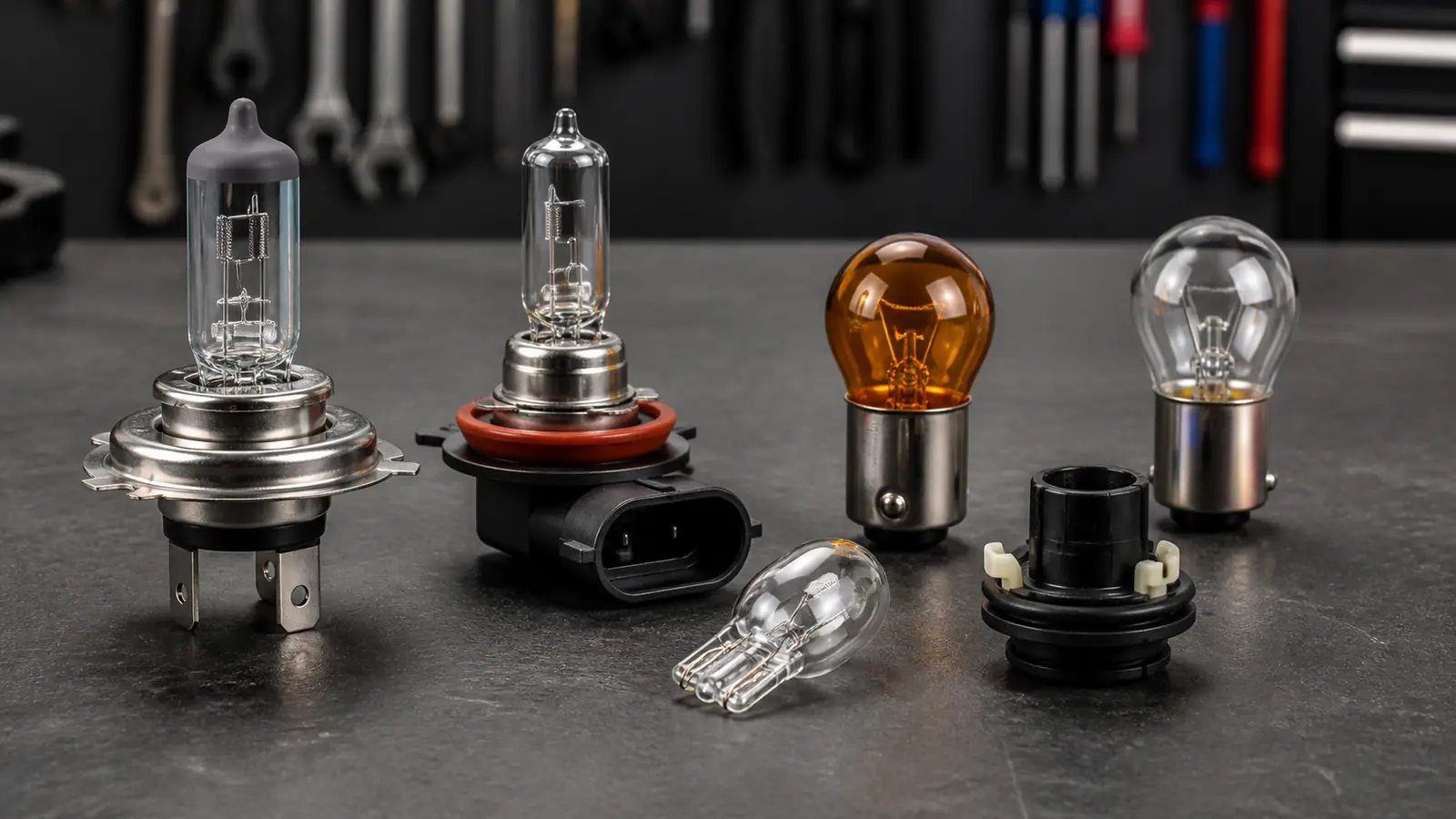

Цоколи автомобильных ламп: как определить и выбрать нужный

Цоколь автомобильной лампы задаёт форму крепления, положение источника света и электрические контакты. Две лампы могут выглядеть почти одинаково и иметь одну мощность, но отличаться ключом, числом контактов или расстоянием от спирали до посадочной плоскости. Установить одну вместо другой без переделки не получится, а самодельный переходник способен испортить светораспределение.

Надёжный способ выбора — сверить руководство автомобиля, маркировку на снятой лампе и форму штатного патрона. Подбор только по модели машины иногда ошибается: на одном году выпуска встречаются разные фары и комплектации.

Что такое цоколь лампы

Цоколь удерживает лампу в строго заданном положении, подводит питание и отводит часть тепла. В головной оптике точность особенно важна: спираль или светящаяся область должна находиться в расчётном фокусе отражателя.

Конструкция может включать:

• металлический фланец с направляющими;
• пластиковое основание с поворотным замком;
• один или несколько электрических контактов;
• уплотнительное кольцо;
• выступы, исключающие неверную установку;
• встроенный разъём или короткий провод.

Похожая колба не означает одинаковый цоколь. Даже небольшое смещение источника света меняет границу пучка и может ухудшить освещение дороги.

Как читать обозначение

В маркировке семейство лампы и разновидность цоколя могут указываться отдельно. Например, знакомые обозначения H4, H7 или H11 описывают тип галогенной лампы, но перед покупкой всё равно сравнивают основание и разъём.

Маркировка на старой лампе бывает выгоревшей. Тогда фотографируют посадочное место, считают контакты и находят номер светового прибора по каталогу.

Цоколи ламп головного света

В фарах применяют однонитевые и двухнитевые лампы. Двухнитевая лампа может объединять ближний и дальний свет, а однонитевые устанавливаются в отдельные секции. Поэтому число контактов и положение направляющих различаются.

Почему нельзя ориентироваться только на H7 или H4

Обозначение полезно, но в современных фарах встречаются газоразрядные и светодиодные модули, лампы с пластиковыми основаниями и сменные источники, предназначенные для конкретной оптики. Иногда производитель допускает замену только модуля или фары в сборе.

Фокус важнее внешней схожести

Отражатель рассчитан на точное положение спирали. Если источник с переходником оказался выше, ниже или повернут иначе, света перед машиной может стать больше, а вдаль — меньше. Одновременно возрастает ослепление встречных водителей.

Лампы поворотников, стоп-сигналов и габаритов

В сигнальных фонарях распространены штифтовые, клиновые и бесцокольные решения. Похожие лампы различаются числом нитей, расположением фиксирующих штифтов и цветом колбы. Смещённые штифты не позволяют перепутать некоторые однонитевые и двухнитевые варианты.

Не ставьте бесцветную лампу вместо цветной, если требуемый цвет создаёт именно колба. Выгоревший оранжевый слой способен изменить сигнал поворотника.

Как определить лампу без каталога

Перед снятием выключите свет, зажигание и дайте фаре остыть. Не тяните за провод: сначала освободите фиксатор разъёма. Снятую лампу положите на чистую поверхность, не касаясь стекла голыми пальцами.

Последовательность проверки:

1. перепишите все символы на основании;
2. сравните напряжение и мощность;
3. посчитайте контакты;
4. оцените форму и положение направляющих;
5. измерьте диаметр только как дополнительный признак;
6. сверьте назначение секции фонаря;
7. проверьте номер по руководству или каталогу.

Если старая лампа уже была установлена через переходник, её маркировка не доказывает штатность. Сначала определяют исходную конструкцию фары.

Почему нельзя ставить лампу большей мощности

Большая электрическая мощность повышает ток и тепловую нагрузку. Патрон, проводка, отражатель и рассеиватель рассчитаны на определённый режим. Результатом могут стать потемнение отражателя, оплавление разъёма и перегрев контактов.

Более холодный оттенок также не означает лучшую видимость. В дождь и на мокром асфальте важны светораспределение, контраст и состояние самой фары.

Светодиодная замена галогенной лампы

Светодиодный источник должен быть совместим не только с цоколем, но и с оптикой, электроникой и системой охлаждения. Крупный радиатор может не поместиться под крышкой, а другая геометрия светящихся элементов изменит пучок.

Перед такой заменой проверяют:

• допускает ли её изготовитель светового прибора;
• сохраняется ли штатная крышка и герметичность;
• помещается ли система охлаждения;
• не возникает ли ошибка контроля ламп;
• остаётся ли правильная светотеневая граница;
• соответствует ли решение действующим требованиям эксплуатации.

Подробнее о последствиях такой установки рассказано в статье про светодиодные лампы в фарах.

Как установить новую лампу

Сравните новую и старую лампы до монтажа. Основание должно входить без подтачивания и усилия. Фиксатор устанавливают в исходное положение, разъём надевают до защёлкивания, а крышку фары закрывают герметично.

После замены проверяют все режимы света. Для головной оптики оценивают положение пучка на стенде или экране и при необходимости выполняют регулировку.

Частые ошибки

• Покупать по внешней форме колбы. Посадка и фокус могут отличаться.
• Ставить большую мощность. Перегреваются разъём и отражатель.
• Подтачивать направляющие. Лампа занимает неверное положение.
• Касаться галогенной колбы руками. Загрязнение создаёт локальный перегрев.
• Терять уплотнение крышки. В фару начинает попадать влага.
• Менять только одну сильно выгоревшую лампу. Оттенок и яркость пары различаются.
• Не проверять пучок после установки. Свет может уйти вверх или в сторону.

Частые вопросы

Можно ли определить цоколь по VIN

Каталог по VIN сужает выбор, но при заменённой фаре или нескольких вариантах комплектации лучше подтвердить маркировку на самой лампе и корпусе оптики.

Почему новая лампа не входит в патрон

Вероятно, отличается ключ или разновидность основания. Не применяйте силу и не удаляйте выступы — повторно сверьте обозначение.

Обязательно ли менять лампы парами

Для симметричного головного света это разумно, если вторая лампа того же возраста и уже потеряла яркость. В одиночном сигнальном фонаре решение принимают по состоянию.

Можно ли поставить лампу другого цвета

Цвет зависит от назначения фонаря и требований к сигналу. Выбирают вариант, предусмотренный конструкцией, а не только подходящий по цоколю.

Коротко

Цоколь определяет посадку, контакты и положение источника света. Его сверяют по руководству, маркировке снятой лампы и форме патрона. Одинаковая мощность и похожая колба не гарантируют совместимость. Лампу устанавливают без переделки ключей, сохраняют герметичность фары и после замены проверяют световой пучок.
