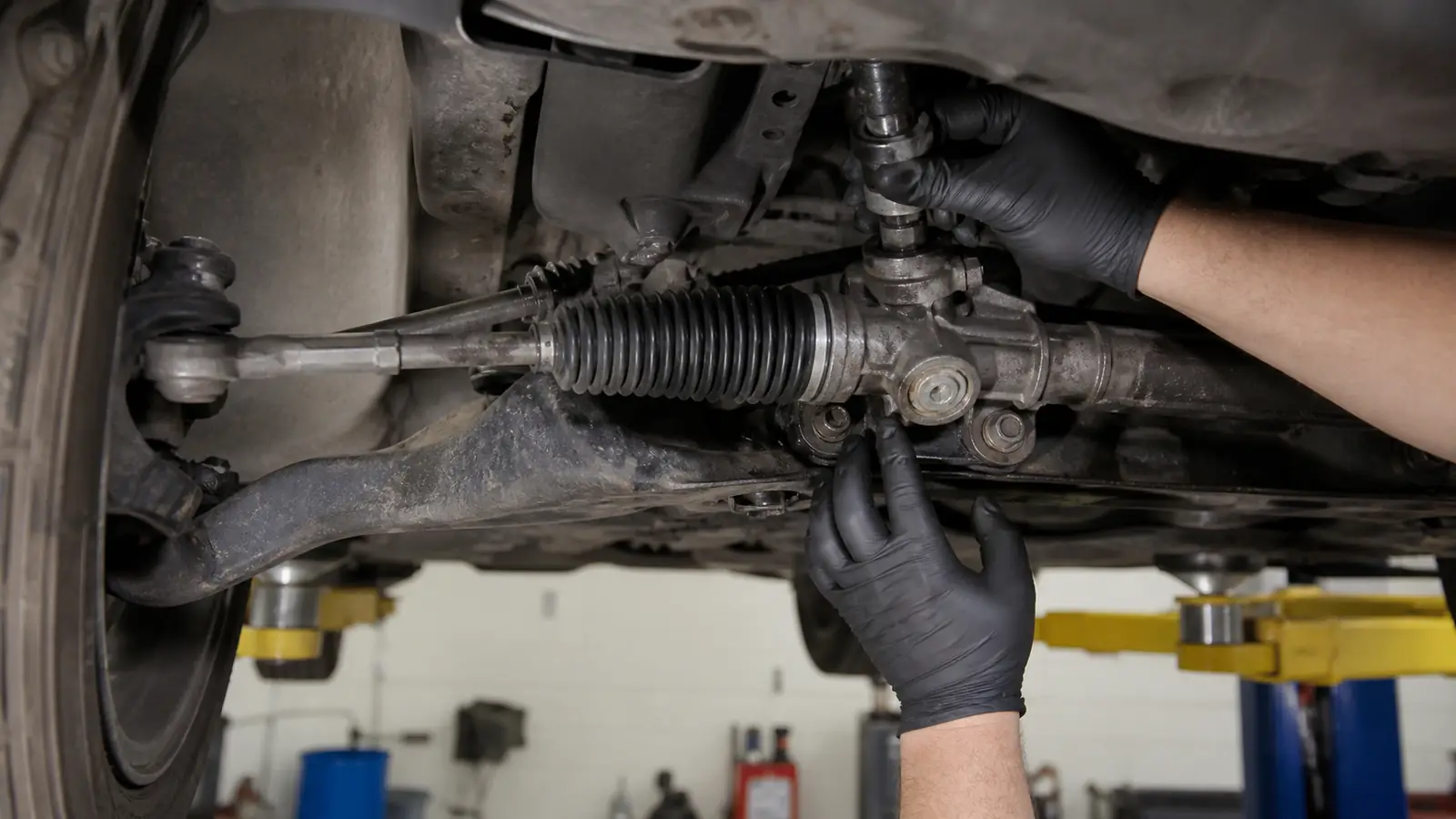

Как стучит рулевая рейка: признаки и порядок проверки

Изношенная рулевая рейка может отдавать коротким металлическим или глухим стуком на мелких неровностях, при быстрой перекладке руля и смене направления нагрузки. Но такой звук не уникален: рядом работают рулевые тяги, наконечники, карданный шарнир вала, стойки стабилизатора и крепления подрамника.

Поэтому диагноз «стучит рейка» нельзя ставить из салона. Нужно разделить люфт входного вала, зубчатого зацепления, внутренних шарниров тяг и перемещение корпуса на креплениях. Только после этого выбирают регулировку, ремонт или замену.

Какие детали рейки могут создавать стук

В реечном механизме вращение рулевого вала превращается в поперечное движение рейки. Зазор может появиться в нескольких местах, и ремонт для каждого разный.

Источниками бывают:

• зацепление шестерни и зубчатой рейки;
• опорная втулка рейки;
• подшипники входного вала;
• внутренние шарниры рулевых тяг;
• крепления корпуса к подрамнику;
• карданные шарниры рулевого вала;
• внешние наконечники;
• гидравлические или электрические элементы усилителя.

Стук возле корпуса рейки ещё не доказывает её внутренний износ. Звук от тяги или подрамника хорошо передаётся по металлу и ощущается в том же месте.

Как обычно проявляется неисправность

При небольшом люфте звук чаще слышен на щебне, стыках и частых мелких неровностях. На плавной дороге рейка может молчать. Иногда щелчок возникает при коротком движении руля влево-вправо на стоящем автомобиле.

Тяжёлый руль, заедание или самопроизвольное изменение усилия важнее характера шума. С такими признаками эксплуатацию прекращают до проверки.

Отличите рейку от рулевых тяг и наконечников

Внутренний шарнир тяги спрятан под пыльником рейки. Его люфт ощущается близко к корпусу и легко принимается за износ втулки. Наружный наконечник обычно проверять проще: помощник покачивает колесо, а мастер наблюдает шарнир.

Покачивание колеса

Автомобиль надёжно поднимают по инструкции, а колесо покачивают в горизонтальной плоскости. Одновременно рукой или визуально контролируют наконечник, тягу и вход в корпус рейки. Люфт ступичного подшипника исключают отдельной проверкой.

Почему одного движения колеса недостаточно

Нагрузка подвески влияет на положение шарниров. Иногда люфт проявляется только на колёсах, стоящих на поворотных площадках, или при дополнительной нагрузке на рычаг. Метод выбирают по конструкции подвески.

Проверка на стоящем автомобиле

Колёса ставят на ровное покрытие, двигатель и усилитель переводят в режим, указанный производителем. Помощник делает короткие движения рулём около среднего положения, не доводя его до упора. Мастер наблюдает вал, корпус и тяги.

Проверяют последовательно:

1. крепление рулевого колеса и колонки;
2. карданные соединения промежуточного вала;
3. входной вал рейки;
4. перемещение корпуса на опорах;
5. выход тяг из-под пыльников;
6. наружные наконечники;
7. крепления подрамника.

Руки не помещают в места возможного защемления, а двигатель не запускают без необходимости. Электроусилитель способен изменять усилие неожиданно.

Короткая перекладка руля нужна для поиска свободного хода. Удары рулём от упора до упора нагружают механизм и не делают диагноз точнее.

Как проверить рейку в движении

Диагностическую поездку проводят на безопасном участке и небольшой скорости. Сравнивают звук на мелкой гребёнке, одиночной неровности и при лёгкой смене направления. Резкие манёвры ради воспроизведения стука не нужны.

Отмечают:

• зависит ли звук от угла руля;
• возникает ли он при торможении;
• меняется ли на ровном покрытии;
• отдаёт ли удар в обод руля;
• появляется ли увод;
• возвращается ли руль после поворота;
• изменяется ли усилие рывками.

Если машину ведёт, руль закусывает или свободный ход быстро растёт, дальнейшие испытания прекращают.

Крепления рейки и подрамника

Исправный внутренний механизм тоже стучит, если корпус перемещается относительно подрамника. Причиной бывают ослабленный крепёж, разрушенная резиновая опора, коррозия или повреждение после ремонта кузова.

Подрамник проверяют отдельно. Его смещение при разгоне и торможении может создавать удар, который ощущается в руле. Затягивать болты «посильнее» нельзя: нужны состояние резьбы, правильный порядок и момент из документации.

Пыльники, коррозия и утечки

Порванный пыльник пропускает воду и абразив к рейке и внутреннему шарниру тяги. Хомуты должны удерживать его герметично, но не пережимать резину. Следы жидкости внутри пыльника гидравлической рейки указывают на утечку уплотнения, а не на неисправность самого пыльника.

Осматривают:

• трещины в складках;
• состояние малых и больших хомутов;
• следы воды и ржавчины;
• жидкость внутри пыльника;
• повреждение поверхности штока;
• касание соседних деталей.

При утечке дополнительно проверяют уровень жидкости усилителя и источник: магистраль, соединение или корпус рейки.

Можно ли подтянуть рулевую рейку

В некоторых конструкциях предусмотрена регулировка прижима, но она не устраняет изношенную втулку, подшипник или шарнир тяги. Чрезмерная затяжка может убрать стук около среднего положения и одновременно вызвать заедание в повороте.

Регулировку выполняют только по процедуре конкретного механизма с контролем момента проворачивания, равномерности хода и возврата руля. Если рейка имеет выработку, одинаково правильный зазор по всей длине получить не удастся.

Подтяжка до исчезновения звука без измерений опасна. Руль обязан свободно и равномерно двигаться во всём рабочем диапазоне.

Ремонт или замена

Решение зависит от типа рейки, состояния зубьев, корпуса, валов и доступности качественных деталей. Замена втулки оправдана, если остальные поверхности не повреждены. При коррозии зубчатой рейки, износе нескольких узлов или повреждении корпуса надёжнее восстановленный по технологии либо новый агрегат.

После снятия рейки обычно требуется:

• проверить рулевые тяги и наконечники;
• заменить одноразовый крепёж и уплотнения;
• правильно соединить рулевой вал;
• не допустить вращения рулевого колеса при разъединённом вале;
• удалить воздух из гидросистемы по инструкции;
• выполнить базовые настройки электроусилителя, если нужны;
• проверить углы установки колёс.

Когда ездить нельзя

Автомобиль не эксплуатируют при закусывании руля, резком росте свободного хода, отсоединении крепления, повреждении тяги или сильной утечке усилителя. Также опасны рывки электроусилителя и невозможность предсказуемо вернуть колёса в прямое положение.

Небольшой стук без этих признаков всё равно требует диагностики: водитель не может по звуку исключить шаровую опору, наконечник или крепление подрамника.

Частые ошибки

• Ставить диагноз из салона. Соседние шарниры звучат почти одинаково.
• Подтягивать регулировку до тишины. Рейка может начать закусывать.
• Проверять только вывешенное колесо. Нагрузка способна скрыть или проявить люфт.
• Игнорировать крепления корпуса. Исправная рейка перемещается на подрамнике.
• Менять рейку вместе с исправными тягами наугад. Каждый люфт проверяют отдельно.
• Ездить с повреждённым пыльником. Вода быстро портит рабочую поверхность.
• Не делать проверку углов после ремонта. Положение тяг влияет на схождение.

Частые вопросы

Какой звук у рулевой рейки

Чаще это короткий глухой или металлический стук на мелких неровностях и при перекладке руля. Но точно такой же звук могут давать тяги и крепления.

Может ли рейка стучать только на холодную

Температура меняет свойства смазки, втулок и жидкости усилителя. Такой режим важно зафиксировать, но он не определяет неисправную деталь без проверки.

Поможет ли замена рулевых тяг

Только если люфт находится во внутренних шарнирах. При износе втулки или зацепления рейки звук останется.

Нужно ли делать развал-схождение после ремонта

После снятия рейки или отсоединения тяг проверка и регулировка схождения обычно необходимы. Точный порядок зависит от выполненных работ.

Можно ли ездить, если рейка немного стучит

Сначала нужно исключить опасные шарниры, крепления и закусывание. Без диагностики о допустимости эксплуатации судить нельзя.

Коротко

Рулевая рейка может стучать на мелких неровностях и при коротком движении руля, но этот звук не уникален. Проверяют наконечники, внутренние тяги, входной вал, корпус и подрамник под подходящей нагрузкой. Подтяжка прижима подходит не каждой конструкции и не лечит износ втулки. Закусывание, растущий люфт, повреждённое крепление или сильная утечка требуют прекращения эксплуатации.
