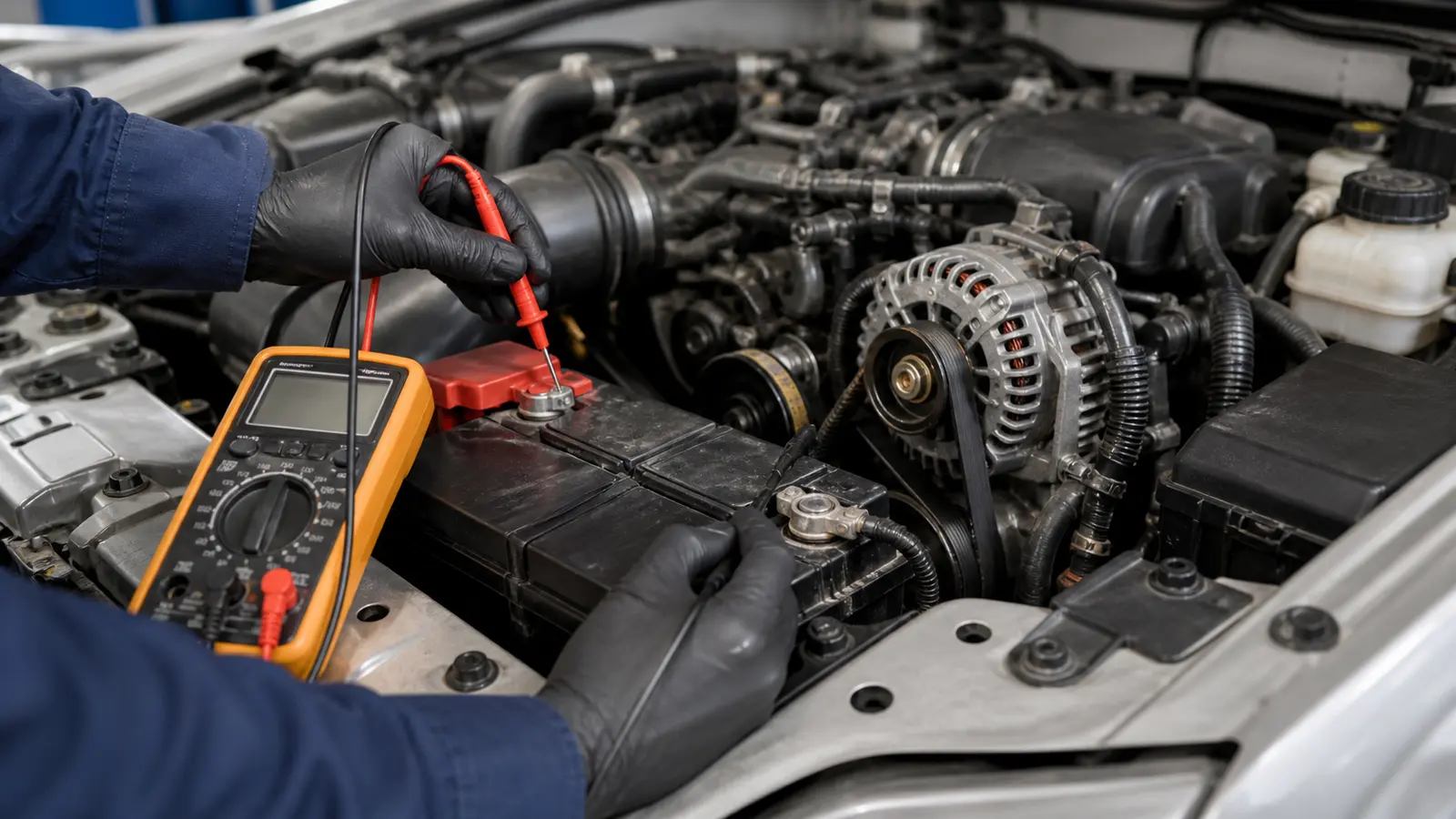

Как проверить генератор мультиметром и найти причину слабой зарядки

Проверка генератора начинается с трёх измерений на клеммах аккумулятора: до запуска, после запуска и при включённых потребителях. Если напряжение не повышается после пуска или заметно проседает под нагрузкой, проверяют ремень, силовой провод, массу и управление генератором. Менять агрегат по одной цифре рано: такой же симптом дают плохая клемма и неисправный аккумулятор.

На обычной системе после запуска часто видно примерно 13,8–14,7 В, но у машин с управляемой зарядкой напряжение намеренно меняется шире. Норму берут из документации конкретной модели и оценивают вместе с температурой и нагрузкой.

Какие признаки указывают на проблему с зарядкой

Лампа аккумулятора — важный, но не единственный признак. Она может загореться при обрыве ремня или цепи возбуждения, а слабую зарядку из-за сопротивления контакта блок не всегда распознаёт.

Исправный генератор не отменяет проверку аккумулятора. Батарея с внутренним дефектом может перегружать систему, а заряженный внешним устройством аккумулятор некоторое время скрывает отсутствие зарядки.

Что понадобится и как работать безопасно

Нужен исправный цифровой мультиметр с целыми проводами. Для расширенной проверки полезны токовые клещи постоянного тока и сканер, но начинать можно без них.

Перед запуском:

• поставьте автомобиль на стояночный тормоз и включите нейтраль или режим P;
• уберите одежду, провода и инструмент от ремня и вентилятора;
• проверьте, что щупы стоят в гнёздах измерения напряжения;
• выберите постоянное напряжение с пределом выше 20 В;
• не допускайте замыкания плюсовой клеммы на кузов.

Нельзя снимать клемму аккумулятора на работающем двигателе. Старый «гаражный» метод создаёт скачок напряжения, опасный для блоков управления, а результат не показывает реальную отдачу под нагрузкой.

Измерьте напряжение до запуска

После стоянки выключите потребители и приложите красный щуп к плюсу, чёрный — к минусу аккумулятора. Полностью заряженная исправная свинцовая батарея после отстоя обычно показывает около 12,6–12,8 В. Сразу после поездки поверхностный заряд завышает результат, поэтому одной проверки недостаточно.

Если до запуска меньше 12 В, сначала зарядите и проверьте батарею по методике «Как проверить аккумулятор». Глубоко разряженный или дефектный аккумулятор способен исказить дальнейшие измерения.

Посмотрите просадку при пуске

Попросите помощника запустить двигатель и наблюдайте минимум на дисплее. Кратковременное падение ожидаемо, но чрезмерная просадка связана не только с батареей: влияют стартер, контакты и температура. Универсальный порог без данных производителя использовать нельзя.

Проверьте зарядку после запуска

На прогретом холостом ходу измерьте напряжение прямо на свинцовых выводах аккумулятора, а затем на клеммах. Разница между этими точками укажет на плохой контакт зажима.

Повторите измерение:

1. сразу после холодного запуска;
2. через несколько минут без крупных потребителей;
3. при 1500–2000 об/мин;
4. с ближним светом, вентилятором отопителя и обогревом стекла;
5. после прогрева моторного отсека.

Почему у современных машин цифра меняется

Система энергоменеджмента может снижать напряжение при разгоне и повышать при торможении двигателем. На результат влияют датчик тока на минусовой клемме, температура батареи, степень заряда и команды блока управления. Поэтому 12,5 В в отдельный момент ещё не доказывает отказ.

Как отличить алгоритм от неисправности

Сканером смотрят заданное и фактическое напряжение, ток, состояние нагрузки и ошибки связи с генератором. Если блок запрашивает высокую зарядку, а фактическая не растёт, переходят к ремню и электрическим цепям. Если заданное значение само низкое, проверяют условия управления и датчик аккумулятора.

Осмотрите ремень, натяжитель и шкив

Заглушите двигатель. Ремень не должен быть замаслен, растрескан или заметно ослаблен. Автоматический натяжитель не должен ходить рывками, а обгонная муфта генератора — создавать дрожание ремня.

Признаки механической проблемы:

• свист при холодном пуске или включении нагрузки;
• запах нагретой резины;
• блестящая рабочая поверхность ремня;
• перекос дорожек;
• шум или тугое вращение подшипников;
• металлическая пыль возле шкива.

Не приближайте руки к вращающемуся приводу. Подробные причины свиста собраны на странице «Свистит ремень генератора».

Измерьте падение напряжения на проводах

Генератор может работать, но ток не доходит до батареи из-за окисленного соединения. Измерение делают при работающем двигателе и включённой нагрузке.

Для плюсовой цепи один щуп ставят на вывод B+ генератора, второй — на плюс аккумулятора. Для массы измеряют между корпусом генератора и минусовым выводом батареи. Мультиметр показывает потерю на проводе и соединениях.

Чем больше нагрузка, тем заметнее плохой контакт. Допустимое падение зависит от автомобиля, но десятые доли вольта уже сопоставляют с технической нормой и проверяют соединения по участкам. До подтяжки силового провода двигатель глушат, минус аккумулятора отключают по инструкции производителя.

Проверьте диоды и пульсации

Повреждённый диод уменьшает отдачу и добавляет переменную составляющую. Переведите мультиметр в режим переменного напряжения и измерьте на аккумуляторе при работающем двигателе. Высокое или нестабильное значение — повод проверить генератор осциллографом, но бытовой прибор может показывать помехи неточно.

Косвенные признаки диодного моста:

• мерцание освещения;
• гул, меняющийся с оборотами;
• слабая отдача под нагрузкой;
• нагрев генератора;
• разряд аккумулятора на стоянке через пробитый диод.

Проверка сопротивления на собранном автомобиле не заменяет стенд: параллельные цепи и электроника искажают показания. Разборку выполняют после подтверждения симптома и отключения питания.

Частые ошибки

• снимать клемму на работающем двигателе;
• проверять только без нагрузки;
• считать любое значение ниже 14 В поломкой;
• касаться щупами рядом с ремнём;
• менять генератор, не измерив падение на массе и плюсе;
• забывать про управляемую зарядку;
• сбрасывать ошибки до сохранения данных;
• натягивать ремень сильнее нормы ради устранения свиста.

Частые вопросы

Сколько вольт должен выдавать генератор?

У многих автомобилей встречается диапазон около 13,8–14,7 В, но это не универсальная норма. Температура, тип батареи и управление зарядкой меняют целевое значение. Смотрите документацию модели и данные сканера.

Можно ли проверить генератор без снятия?

Да. Напряжение, работу под нагрузкой, падение на проводах и часть пульсаций проверяют на автомобиле. Стенд нужен для точной оценки максимального тока, диодов и внутренних деталей.

Почему новая батарея снова села?

Возможны недозаряд, утечка на стоянке, короткие поездки или плохой контакт. Сначала измерьте зарядку и ток покоя, а не меняйте аккумулятор повторно.

Коротко

Проверьте напряжение до запуска, после запуска и с включёнными потребителями. Если результат ненормальный, осмотрите ремень, измерьте потери на плюсовом проводе и массе, оцените пульсации и команды системы зарядки. Генератор меняют только после того, как измерения отделили его неисправность от аккумулятора, контактов и управляющей электроники.
