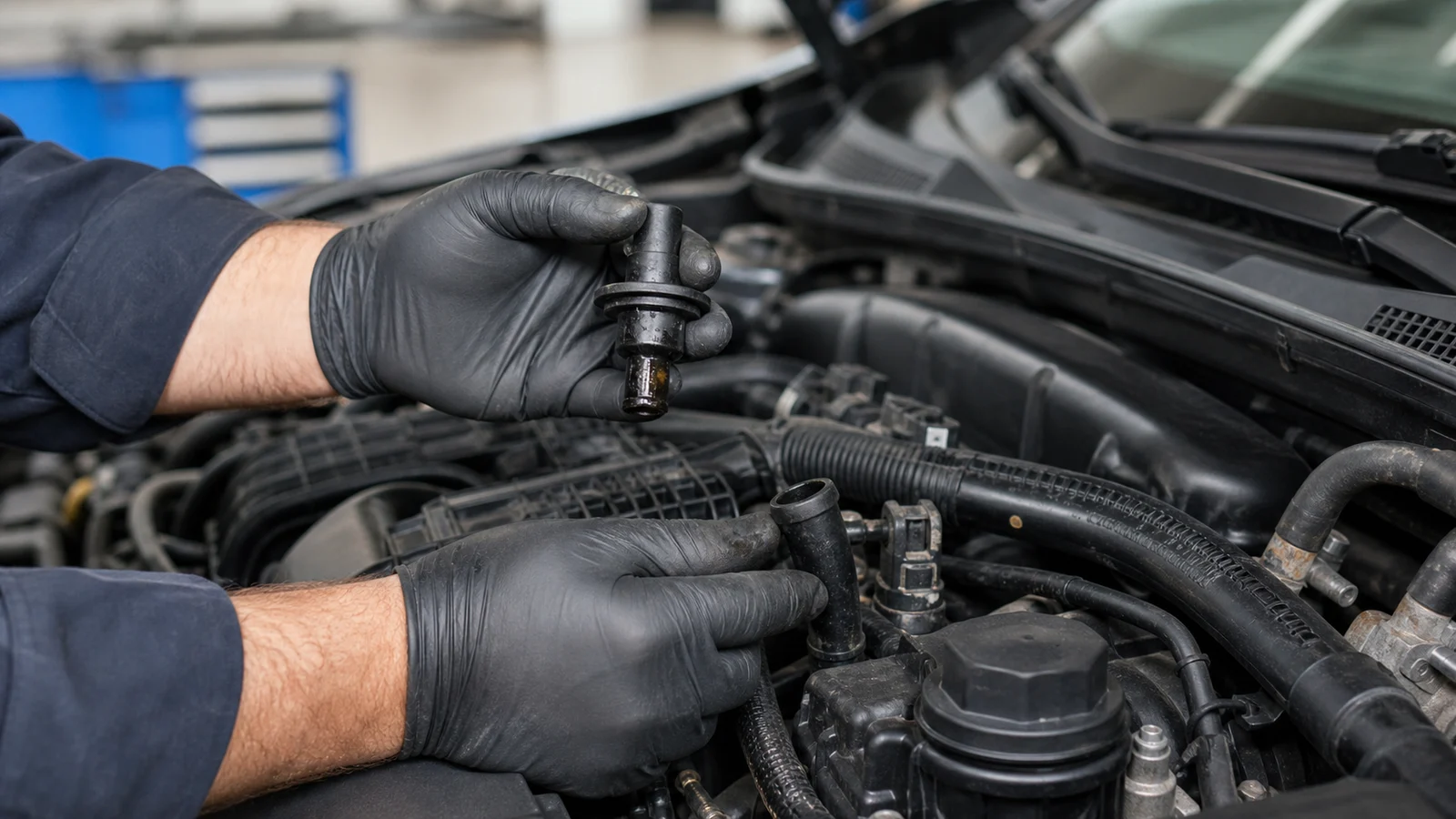

Клапан вентиляции картерных газов: зачем нужен и что будет, если забьётся

Клапан вентиляции картерных газов — деталь, о существовании которой большинство владельцев узнаёт в момент, когда из-под клапанной крышки начинает выдавливать масло, а щуп выстреливает из своего гнезда. До этого система работает незаметно и в регламенте почти не упоминается.

Между тем её отказ — одна из самых частых причин необъяснимого расхода масла, выдавленных сальников и плавающего холостого хода.

Откуда в картере газы

При работе двигателя часть газов из камеры сгорания прорывается мимо поршневых колец в картер. Это происходит на любом моторе, включая новый, — вопрос только в количестве.

Газы эти состоят из несгоревшего топлива, водяного пара и продуктов сгорания. Если их не отводить, происходит следующее:

• растёт давление в картере;
• давление выдавливает сальники и прокладки — по пути наименьшего сопротивления;
• влага конденсируется и смешивается с маслом, образуя эмульсию;
• топливо разжижает масло, снижая его вязкость;
• масло окисляется быстрее и теряет свойства.

Давление в картере исправного двигателя должно быть слегка ниже атмосферного. Именно разрежение, а не просто «отсутствие давления», удерживает масло внутри и не даёт ему просачиваться через уплотнения.

Как работает система

Схема простая и почти на всех моторах одинаковая.

1. Газы из картера поднимаются в клапанную крышку.
2. Проходят через маслоотделитель — лабиринт или циклон, где капли масла оседают и стекают обратно в поддон.
3. Через клапан вентиляции попадают во впускной коллектор.
4. Всасываются в цилиндры и догорают вместе с рабочей смесью.

Разрежение во впуске и создаёт тягу, которая вытягивает газы из картера.

Что делает сам клапан

Клапан — это не просто отверстие. Он дозирует поток в зависимости от разрежения во впуске.

Логика обратная интуиции: на холостом ходу разрежение самое большое, и если бы клапан был просто открыт, впуск засосал бы слишком много газов и нарушил смесь. Поэтому клапан прикрывается.

На наддувных моторах схема сложнее: во впуске бывает избыточное давление, и там ставят дополнительный контур с обратным клапаном.

Что происходит при отказе

Клапан выходит из строя двумя противоположными способами, и симптомы у них разные.

Клапан заклинил закрытым или забился

Газам некуда идти, давление в картере растёт.

• выдавливает сальники коленвала и распредвала;
• выбивает щуп из направляющей или выдавливает масло вокруг него;
• течёт прокладка клапанной крышки;
• растёт расход масла — оно уходит через уплотнения;
• при снятии маслозаливной крышки на работающем моторе чувствуется давление и клубы дыма;
• сминается или раздувается корпус воздушного фильтра.

Клапан заклинил открытым

Обратная ситуация: впуск постоянно подсасывает лишний воздух и газы.

• плавающий холостой ход;
• обеднённая смесь и ошибки по составу;
• масляный налёт во впускном коллекторе;
• повышенный расход масла — его тянет во впуск;
• сизый дым из выхлопа.

Простая проверка своими силами

Тест с маслозаливной крышкой

Самый быстрый способ оценить давление в картере.

1. Прогрейте двигатель до рабочей температуры.
2. На холостых оборотах аккуратно приоткройте маслозаливную крышку.
3. Оцените, что происходит.

Осторожно: на неисправном моторе из горловины может пойти масляный туман. Не наклоняйтесь над ней.

Тест с листом бумаги

Положите лист бумаги на открытую маслозаливную горловину. Исправная система притянет его. Если лист подбрасывает — давление избыточное.

Тест самого клапана

Снимите клапан и продуйте с двух сторон. Он должен пропускать воздух в одну сторону и не пропускать в обратную. Заодно потрясите: исправный клапан обычно погромыхивает подвижным элементом внутри.

Важная оговорка: избыточное давление в картере не всегда означает забитый клапан. Точно такую же картину даёт износ поршневых колец — прорыв газов настолько велик, что исправная система не справляется. Отличить помогает замер компрессии.

Маслоотделитель — вторая половина проблемы

Часто виноват не сам клапан, а маслоотделитель перед ним.

Это лабиринт или циклон в клапанной крышке, где масляный туман осаждается и стекает обратно. Со временем его каналы забиваются смесью нагара, отложений и загустевшего масла.

Забитый маслоотделитель означает:

• масло уходит во впуск, а не возвращается в поддон;
• расход масла растёт без видимых течей;
• впускной коллектор и дроссель покрываются масляной плёнкой;
• на дизелях этот же механизм заливает интеркулер.

На части моторов маслоотделитель разборный и чистится, на других он встроен в клапанную крышку и меняется вместе с ней.

Что ускоряет забивание

• Просроченная замена масла. Главная причина.
• Короткие поездки. Двигатель не прогревается, влага и топливо не испаряются из масла.
• Масло не той вязкости или допуска.
• Изношенная поршневая. Больше газов — больше отложений.

Замерзание зимой

Отдельный сезонный сценарий, о котором стоит знать.

Водяной пар в картерных газах конденсируется, и в трубках вентиляции на морозе образуется лёд. Просвет перекрывается, система перестаёт работать, и дальше всё как при забитом клапане: давление, выдавленные сальники, масло наружу.

Особенно уязвимы машины, которые зимой ездят на короткие расстояния и не успевают прогреться.

Признак — проблема появляется только в мороз и уходит в тепле. Профилактика: следить за интервалом замены масла и хотя бы иногда давать двигателю поработать до полного прогрева.

Замена

Работа обычно несложная, и клапан стоит недорого.

1. Найдите клапан: чаще всего он в клапанной крышке или в шланге, идущем от неё к впускному коллектору.
2. Снимите шланг, извлеките клапан.
3. Осмотрите шланги: задубевшие и растрескавшиеся меняются заодно.
4. Проверьте и при возможности прочистите маслоотделитель.
5. Установите новый клапан с новым уплотнительным кольцом.
6. Проверьте результат тестом с маслозаливной крышкой.

Чего не делать

• Не глушить систему. Совет «выкинуть клапан и вывести шланг наружу» встречается регулярно. Это возвращает мотор к схеме полувековой давности: масляный туман под капотом, ускоренное окисление масла и запах в салоне.
• Не промывать клапан агрессивной химией и не ставить обратно разъеденный.
• Не игнорировать шланги. Трещина в шланге даёт подсос воздуха и те же симптомы, что заклинивший открытым клапан.

Частые ошибки

• Менять сальники, не устранив давление в картере. Новые выдавит так же.
• Считать расход масла нормой без проверки вентиляции.
• Чистить дроссель, не разобравшись, откуда там масло.
• Менять только клапан при забитом маслоотделителе.
• Проверять клапан на холодном двигателе — картина будет неполной.
• Затягивать с заменой масла и удивляться забитой вентиляции.

Частые вопросы

Загорится ли «чек»?

Может, но не обязательно. Чаще появляются ошибки по составу смеси или по холостому ходу, а не по самой вентиляции.

Как часто менять клапан?

Отдельного регламента обычно нет. Разумно проверять при каждой второй-третьей замене масла и менять по состоянию.

Может ли из-за клапана вырасти расход топлива?

Косвенно да: подсос лишнего воздуха при заклинившем открытым клапане сбивает смесь, и блок управления компенсирует это топливом.

Правда ли, что от этого «дымит сизым»?

Да, если масло тянет во впуск. Но такой же дым даёт износ маслосъёмных колпачков, поэтому проверять надо и то, и другое.

Стоит ли менять клапан профилактически?

Деталь недорогая, а последствия отказа дорогие. При пробеге за сотню тысяч это разумная профилактика.

Коротко

Система вентиляции картера поддерживает в двигателе лёгкое разрежение. Забитый клапан или маслоотделитель поднимают давление, и масло идёт наружу через сальники — а заклинивший открытым клапан, наоборот, подсасывает воздух и сбивает холостой ход. Проверяется за минуту маслозаливной крышкой: исправную систему её слегка притягивает. Глушить вентиляцию нельзя, а лучшая профилактика — вовремя менять масло.
