Регулировка фар: как проверить свет и не слепить встречных

Если ближний свет стал освещать верхушки деревьев, встречные водители моргают или одна фара заметно светит выше другой, положение фар нужно проверить. Но вращать винты сразу не стоит: причиной бывает неправильно установленная лампа, перегруженный багажник, сломанный корректор, мутный рассеиватель или повреждённое крепление.

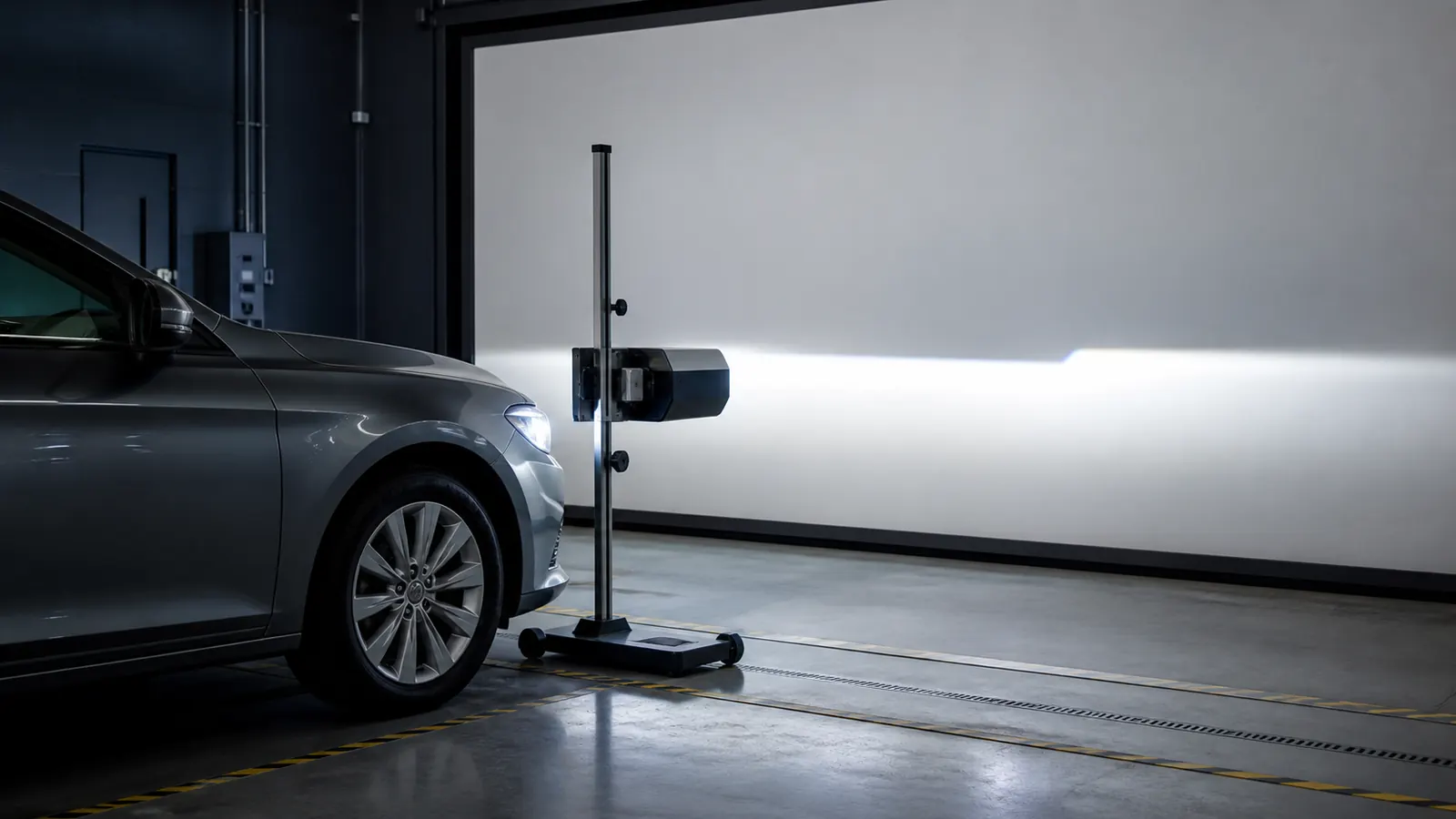

Разметка на стене годится для предварительной оценки и грубой коррекции после ремонта. Точно выставить светотеневую границу, направление и силу света помогает реглоскоп на ровной площадке. Особенно это важно для светодиодной и линзованной оптики.

Когда фары требуют проверки

Регулировка не относится к работе, которую делают по пробегу. Её проверяют после событий, способных изменить положение кузова, лампы или корпуса фары.

• после замены фары или снятия передней панели;
• после кузовного ремонта передней части;
• после замены пружин, стоек или изменения высоты подвески;
• после установки лампы, если рисунок света изменился;
• при заметной разнице по высоте между правой и левой фарой;
• если встречные регулярно сигнализируют дальним;
• после удара колесом в яму, если изменилось положение кузова;
• при отказе автоматического корректора.

Снижение яркости само по себе не лечится регулировкой. Сначала проверяют напряжение, состояние ламп, отражателей, линз и прозрачность наружного стекла.

Как формируется ближний свет

Исправная фара ближнего света создаёт контролируемый пучок с верхней границей. У распространённой асимметричной схемы левая часть границы ниже, а справа есть подъём для освещения обочины. Конкретная форма зависит от типа фары и рынка.

Если лампа стоит перекошенно, её светящаяся часть оказывается не в расчётном фокусе. Пучок расплывается, появляются яркие пятна выше границы. Регулировочные винты перемещают весь неправильный рисунок, но не делают его правильным.

Сначала восстанавливают форму пучка, затем регулируют направление. Настраивать перекошенную лампу или повреждённый отражатель — всё равно что выравнивать кривую линейку по стене.

Корректор и регулировочные винты

Ручной корректор в салоне нужен для временного изменения наклона при загрузке. Его положение «0» обычно соответствует обычной незагруженной машине, но точная логика указана в руководстве. Чем сильнее загружен багажник, тем выше поднимается передняя часть и тем ниже нужно опустить пучок корректором.

Регулировочные винты на корпусе задают базовое положение. Один обычно отвечает за вертикаль, другой — за горизонталь, но расположение и направление вращения у разных фар различаются. Случайно крутить соседний винт крепления нельзя.

Как понять, что корректор работает

Поставьте машину перед стеной, включите ближний свет и последовательно измените положение ручки. Обе границы должны перемещаться плавно и примерно одинаково. Если одна фара стоит на месте, слышны щелчки или мотор работает непрерывно, сначала ремонтируют привод.

У автоматической системы проверяют ошибки, датчики положения кузова, тяги и инициализацию. Короткая тяга датчика после ремонта подвески легко ставится неверно и заставляет блок выбирать неправильный угол.

Подготовка автомобиля

Нет смысла выставлять свет на машине с разным давлением в шинах или тяжёлым грузом с одной стороны. Перед проверкой приводят автомобиль к определённому состоянию.

1. Выберите ровную горизонтальную площадку и вертикальную стену.
2. Доведите давление в шинах до нормы для обычной загрузки.
3. Уберите случайный тяжёлый груз из салона и багажника.
4. Заполните бак и нагрузите место водителя так, как требует методика автомобиля.
5. Несколько раз качните кузов, чтобы подвеска заняла рабочее положение.
6. Установите ручной корректор в предусмотренное базовое положение.
7. Очистите фары и убедитесь, что лампы установлены правильно.

Предварительная проверка у стены

Точные расстояния и процент наклона берут с маркировки фары и из документации. На корпусе или наклейке может быть указано значение наклона в процентах. Оно означает, насколько граница должна опуститься на определённой дистанции.

Например, значение наклона нельзя бездумно заменять популярной универсальной разметкой из интернета. У разных фар, высоты установки и рынков требования различаются.

Базовый порядок

1. Поставьте автомобиль строго перпендикулярно стене.
2. Отметьте на стене вертикальные оси центров фар.
3. Отметьте высоту центров от пола.
4. Рассчитайте требуемое снижение по маркировке и дистанции.
5. Закройте одну фару непрозрачным экраном, не накрывая её горячим материалом.
6. Сравните горизонтальную часть границы с расчётной линией.
7. Повторите для второй фары.

Как рассчитывается снижение

При наклоне 1 % граница опускается на 1 сантиметр на каждый метр расстояния. На пяти метрах это 5 сантиметров. Это лишь пример расчёта: использовать нужно значение именно вашей фары, а расстояние измерять от оптического центра до стены.

Разметка у стены показывает положение границы, но не измеряет силу света, правильность яркой зоны и точность горизонтального направления. Поэтому после самостоятельной проверки полезен контроль реглоскопом.

Как регулируют ближний свет

Если форма пучка правильная, корректор исправен, а граница смещена, базовое положение меняют штатным регулировочным винтом. Работают небольшими шагами, считая обороты, чтобы при ошибке вернуться назад.

• не давите на корпус инструментом;
• не доводите механизм до упора с усилием;
• не регулируйте горячую фару, если доступ рядом с лампой;
• следите, чтобы отвёртка не сорвала пластиковую шестерню;
• после вертикали перепроверьте горизонталь;
• повторите проверку обеих фар одновременно.

Горизонтальную настройку без точной мишени и прибора лучше не менять. Сильно уведённая влево фара слепит встречных, а чрезмерное схождение создаёт яркое пятно перед машиной и оставляет тёмными повороты.

Противотуманные и дальний свет

Противотуманные фары формируют широкий низкий пучок. Их верхняя граница должна оставаться ниже ближнего света. Настройка «как можно дальше» уничтожает смысл противотуманного света и создаёт лишнюю засветку в тумане.

Дальний свет часто конструктивно связан с ближним: отдельной регулировки может не быть. Если ближний выставлен правильно, а дальний заметно уходит в сторону, проверяют лампу, модуль и крепление, а не смещают ближний ради дальнего.

Когда регулировка не поможет

Размытая или двойная граница указывает на проблему оптики. Причинами бывают неподходящая лампа, выгоревший отражатель, мутная линза, сломанный экран или внутренняя деталь, которая болтается.

После установки нештатного светодиодного источника в фару под другую лампу рисунок часто становится хуже, даже если яркость перед машиной выросла. Подробно риски разобраны в статье о светодиодных лампах в фарах.

Если корпус потеет, сначала оценивают вентиляцию и герметичность. Капли на линзе и отражателе меняют распределение света; причины описаны в материале о запотевании фары.

Проверка реглоскопом

Прибор устанавливают перед каждой фарой и выравнивают относительно автомобиля. Оптическая камера переносит пучок на внутренний экран, где можно оценить границу, наклон, горизонтальное направление и яркую зону.

Качество зависит не только от прибора. Нужны ровный пол, правильная ориентация, подготовленная машина и оператор, который знает тип фары. Просите проверять обе фары после регулировки, а не ориентироваться по одной.

Что проверить после сервиса

• обе границы находятся на сопоставимой высоте;
• правая обочина освещена без яркого света в небо;
• корректор перемещает обе фары;
• на неровностях пучок не дрожит из-за сломанного крепления;
• встречные не получают ярких вспышек на ровной дороге;
• дальний свет направлен по ходу автомобиля.

Ночная поездка дополняет прибор, но не заменяет его. Проверять свет следует на знакомой безопасной дороге, не пытаясь оценивать дальность на высокой скорости.

Частые ошибки

• Регулировать фары при загруженном багажнике.
• Использовать одну универсальную разметку для всех фар.
• Крутить винты до проверки установки лампы.
• Ставить корректор в случайное положение.
• Поднимать противотуманные фары ради дальности.
• Настраивать горизонталь без мишени и прибора.
• Игнорировать сломанные крепления корпуса.
• Считать яркое пятно перед капотом хорошим светом.

Частые вопросы

Можно ли отрегулировать фары самостоятельно?

Предварительно проверить и исправить грубое смещение можно, если известны наклон и методика. Финальную точность и силу света лучше проверить реглоскопом.

Почему после замены лампы одна фара светит выше?

Чаще лампа не села в фиксатор или отличается положение светящегося элемента. Сначала переустановите и сравните лампы, затем трогайте регулировку.

Нужно ли регулировать фары после замены ламп?

Если установлены правильные лампы и рисунок не изменился, базовое положение обычно сохраняется. Проверка нужна, а вращение винтов — только при отклонении.

Почему корректор опускает только одну фару?

Возможны отказ привода, разъёма, проводки или механизма внутри корпуса. Сначала устраняют неисправность, иначе базовая настройка будет верна только в одном режиме.

Можно ли сделать свет выше, если его не хватает?

Поднимать границу сверх предусмотренного наклона опасно для встречных и не лечит слабую оптику. Проверяют напряжение, лампы, отражатель, линзу и прозрачность фары.

Коротко

Фары проверяют после ремонта, замены элементов оптики, подвески и при явном смещении света. Перед настройкой выравнивают давление, загрузку, корректор и установку ламп. Стена помогает увидеть грубую ошибку и рассчитать снижение по маркировке фары, но не заменяет реглоскоп. Если граница размыта, сначала ремонтируют оптику. Задача регулировки — дать достаточную дальность, не отправляя свет выше расчётной границы.
