Проверка тормозных дисков на биение: причины вибрации

Биение тормозного диска — отклонение его рабочей поверхности в сторону при вращении. Оно способно вызывать пульсацию педали и вибрацию руля, но похожий симптом дают неравномерная толщина диска, люфт ступичного подшипника, шина и детали подвески.

Проверка начинается не с покупки дисков, а с воспроизведения симптома и измерений. Нужны чистая ступица, правильно закреплённый диск и индикатор часового типа. Измерение «на глаз» или по вращению вывешенного колеса ответа не даёт.

Что называют биением диска

Тормозной диск должен вращаться почти в одной плоскости. Если его плоскость наклонена относительно оси ступицы или рабочая поверхность деформирована, колодки при каждом обороте смещаются в суппорте.

Важно отличать два дефекта:

• осевое биение — поверхность уходит влево и вправо;
• разнотолщинность — толщина диска меняется по окружности;
• деформация ступицы — ровный диск установлен на неровную основу;
• люфт подшипника — весь узел меняет положение под нагрузкой.

Фраза «диски повело» описывает ощущение водителя, но не устанавливает причину. До замены нужно измерить диск, ступицу и толщину в нескольких точках.

Как проявляется проблема

Биение чаще ощущается в определённом диапазоне скорости и усилия на педали. Если вибрация присутствует постоянно, сначала проверяют колёса и подвеску.

Когда виновата ABS

На рыхлом снегу, гравии или мокрой разметке педаль может часто пульсировать из-за регулирования давления. Это нормально, если система вмешивается при угрозе блокировки и на панели нет предупреждения.

Почему появляется биение

Диск не всегда деформируется от одного сильного торможения. Распространённая причина — ржавчина или грязь между диском и ступицей. Даже небольшой слой наклоняет деталь, а затем постоянное касание колодок формирует неравномерный износ.

Другие причины:

• перегрев и резкое неравномерное охлаждение;
• неверная затяжка колёсных болтов;
• повреждённая или корродированная ступица;
• люфт ступичного подшипника;
• неправильная посадка диска;
• подклинивающий суппорт;
• неравномерные отложения материала колодки.

После замены дисков симптом может вернуться, если мастер не очистил ступицу и не проверил её отдельно.

Как подготовить автомобиль к измерению

Поставьте автомобиль на устойчивые опоры, снимите колесо и осмотрите тормозной узел. Работать на одном домкрате нельзя. Не нажимайте педаль при снятом суппорте без установленной распорки.

Что потребуется

• индикатор часового типа с жёсткой стойкой;
• микрометр для измерения толщины;
• щётка и подходящий очиститель;
• крепёж или шайбы для прижатия диска к ступице;
• динамометрический ключ;
• данные производителя по допуску.

Почему штангенциркуля недостаточно

Штангенциркуль удобен для грубой оценки, но буртик мешает правильно измерить рабочую зону, а точности может не хватить. Разнотолщинность проверяют микрометром в одинаковом радиусе.

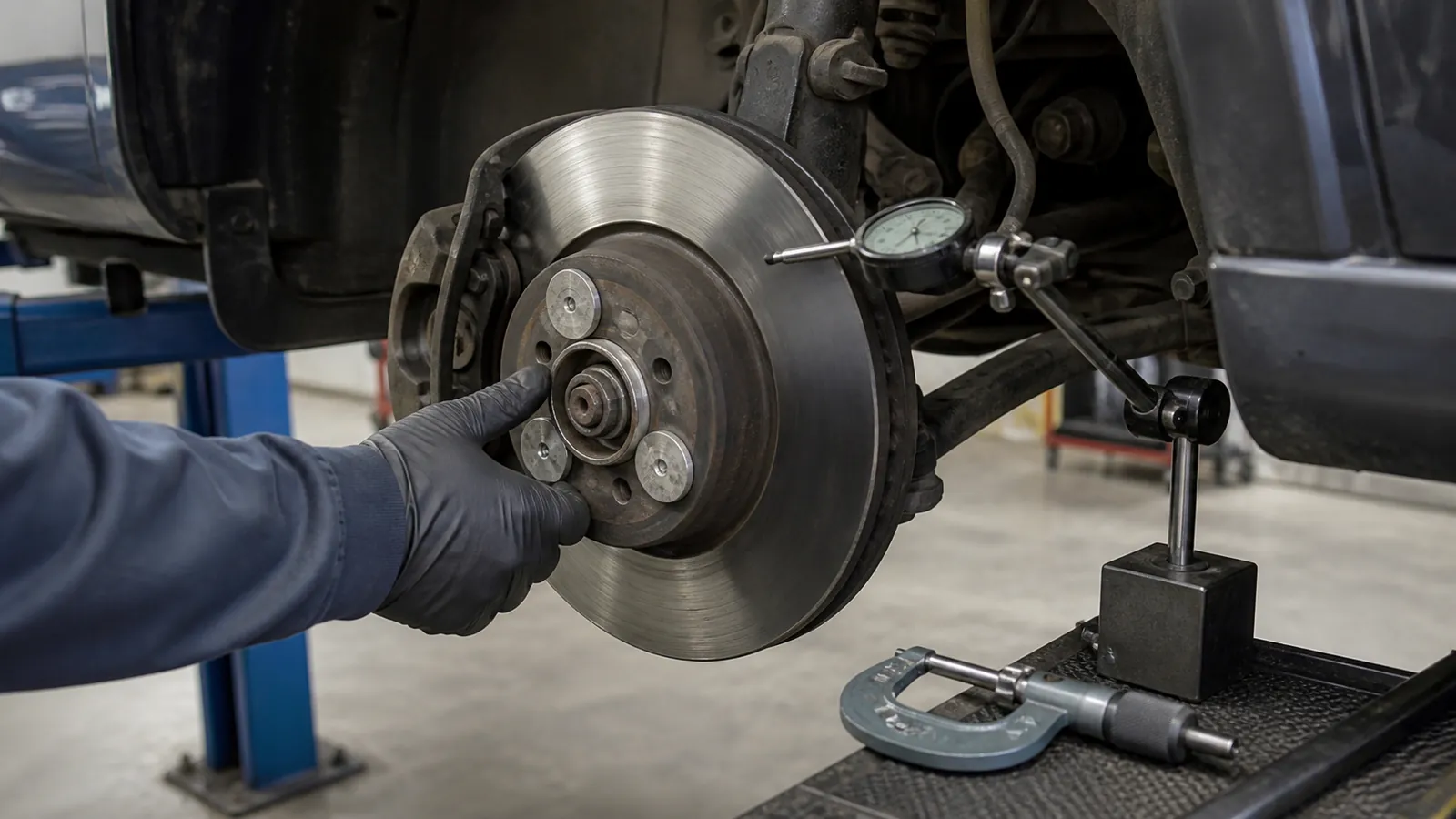

Как измерить осевое биение

Диск должен быть прижат к ступице так же, как колесом. Если он свободно висит на одном винте, результат бессмысленен.

1. Очистите посадочную поверхность и закрепите диск.
2. Установите стойку индикатора на неподвижную часть.
3. Поставьте наконечник перпендикулярно рабочей поверхности.
4. Отступите от внешнего края на расстояние из документации.
5. Обнулите индикатор.
6. Медленно поверните диск на полный оборот.
7. Запишите разницу между минимумом и максимумом.
8. Повторите измерение после проверки крепления стойки.

Не нажимайте на диск рукой сбоку. Усилие способно изменить показание, особенно при люфте подшипника.

Как проверить ступицу отдельно

Если биение превышено, отметьте взаимное положение диска и ступицы, снимите диск и измерьте очищенную плоскость ступицы. Затем можно повернуть диск на крепеже и повторить тест. Изменение результата помогает разделить дефект диска и посадочной поверхности.

Не пытайтесь «компенсировать» биение случайным поворотом диска, не проверив ступицу. Это может скрыть измерение, но не устранить коррозию или люфт.

Как проверить разнотолщинность

Толщину измеряют в нескольких точках по окружности, на одном радиусе и вне буртика. Сравнивают не только с минимальной толщиной, но и между точками.

Минимальная толщина обычно нанесена на диск или указана в руководстве. Нельзя переносить значение с похожей модели.

Что делать после измерения

Решение зависит от причины:

• очистить ступицу и повторить измерение;
• устранить люфт подшипника;
• обслужить направляющие и поршень суппорта;
• заменить повреждённый диск парой на оси;
• проверить состояние и совместимость колодок;
• затянуть колесо крест-накрест требуемым моментом.

Проточка допустима не всегда. После неё диск должен оставаться толще минимального размера с запасом на последующий износ. Подробности есть в статье о проточке тормозных дисков.

Можно ли продолжать движение

Слабая стабильная вибрация позволяет аккуратно добраться до диагностики, если торможение остаётся ровным, педаль не проваливается и нет перегрева. Избегайте высокой скорости и резких торможений.

Поездку прекращают, если:

• автомобиль уводит в сторону;
• педаль сильно пульсирует или проваливается;
• колесо перегревается;
• слышен металлический скрежет;
• диск треснул;
• появился люфт колеса;
• эффективность тормозов заметно снизилась.

Частые ошибки

• Измерять неприжатый диск. Он занимает случайное положение.
• Не очищать ступицу. Ржавчина искажает результат.
• Считать любую вибрацию дисками. Колесо и подвеска дают похожий симптом.
• Проверять толщину по одной точке. Так пропускают разнотолщинность.
• Ставить новые диски на кривую ступицу. Вибрация быстро возвращается.
• Затягивать колесо ударным гайковёртом без контроля. Неравномерное усилие нарушает посадку.
• Точить диск ниже допуска. Его тепловой запас становится недостаточным.

Частые вопросы

Можно ли увидеть биение без индикатора?

Сильную деформацию иногда видно, но оценить допуск глазом нельзя. Для решения о ремонте нужен индикатор и правильное крепление диска.

Почему новые диски бьют?

Чаще проверяют грязную ступицу, неверную затяжку, люфт подшипника и работу суппорта. Новая деталь тоже может быть повреждена, но это подтверждают замером.

Нужно ли менять диски парой?

Да, рабочие характеристики на одной оси должны быть одинаковыми. Колодки также оценивают и обычно устанавливают комплектом на ось.

Может ли биение пройти после обкатки?

Правильная приработка выравнивает контакт колодки, но геометрический дефект не исправляет. Если вибрация сохраняется, её измеряют.

Какой допуск биения считается нормальным?

Единого числа нет. Используйте документацию конкретного автомобиля и методику, потому что точка измерения влияет на результат.

Коротко

Биение проверяют индикатором на очищенной ступице и прижатом диске. Одновременно измеряют толщину микрометром и исключают люфт подшипника. Вибрация при торможении не всегда означает деформированный диск: её дают колёса, подвеска и суппорт. Новый диск не решит проблему кривой или ржавой ступицы. При сильной пульсации, перегреве, трещине или снижении эффективности ехать нельзя.
